管道支座對耐高溫橡膠接頭有哪些好處？

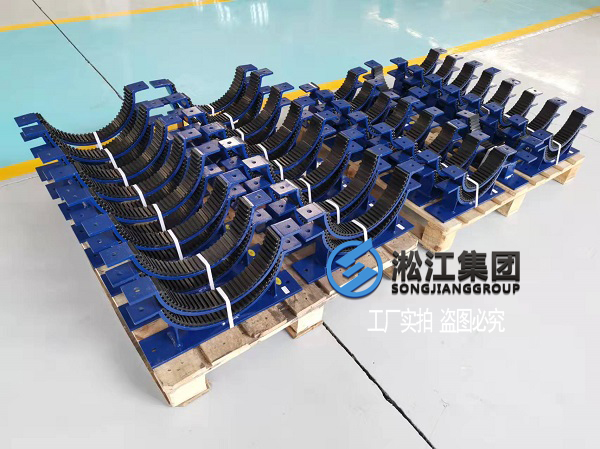

上海淞江減震器集團有限公司為管道中的耐高溫
橡膠接頭設計了一個專用的支座，安裝支座不僅可以支撐管道，而且還能保護耐高溫橡膠接頭安全運行。
1、當選用無約束耐高溫橡膠接頭時,在下述情況下必須設置主固定支座:
1) 管道盲端
2) 介質流向改變處
3) 管道分支處
4) 管道變徑處
5) 兩個耐高溫橡膠接頭之間的管道上截止閥或減壓閥處.
2、次固定支座(I anchor)
次固定支座是用來承受的除去壓力推力(盲板力)之外的所有載荷.
對于直管段來說,次固定支座通常是為了把兩個固定支座之間較長的管段分割成若干管段單元,以便每個管段之間只設置一個耐高溫橡膠接頭,以保證耐高溫橡膠接頭能夠正常工作.
3、主固定支座(Main Anchor)
主固定支座是安裝在具有一個或者幾個無約束耐高溫橡膠接頭的管系上,它必須承受由與它相連接的每一管段上所施加在它上面的力和力矩. 如管道內介質壓力產生的壓力推力(盲板力),使耐高溫橡膠接頭產生額定位移所需的力和力矩,以及由可調導向支座、定向?qū)蛑ёa(chǎn)生的摩擦力,還有管線和介質的重量,流體沖擊力,等.
4、導向支座
在管路中設置導向支座,是為了保證耐高溫橡膠接頭沿規定的方向位移,并防止管路失穩的作用,一般的導向支座設計強度按10%-15%的管道內介質壓力推力考慮. 在僅有軸向位移的管段上,導向支座只允許軸向位移而限制其它方向的位移,這種支座稱為一般導向支座,對于帶橫向位移和偏轉的管段時,除軸向位移外,還應在橫向留出合適的附加裕量,以允許一定幅度的橫向位移和偏轉,這種導向支座稱為平面導向支座.
合理的設計管路系統中的支座,是保證耐高溫橡膠接頭正常發揮作用的必要條件,不同類型的耐高溫橡膠接頭,對于管系的支座有不同的要求.
